Вертолеты в ГСВГ

Сообщений 1 страница 30 из 74

1

Меня зовут Уго Мамбур. Я белгиец и создал вебсайт связан с историей Авиации ГСВГ/ЗГВ (смотрите http://www.16va.be). Собираю историческую информацию и фотографии авиатехники как видно на моём сайте.

У меня несколько фото Советских вертолётов во время их деятельности в ГДР и нужна идентификация модификации и их вооружения. Владею только французский и английский языки, но мой друг Билл (бывший офицер связи в АВМС) помогает меня с переводами.

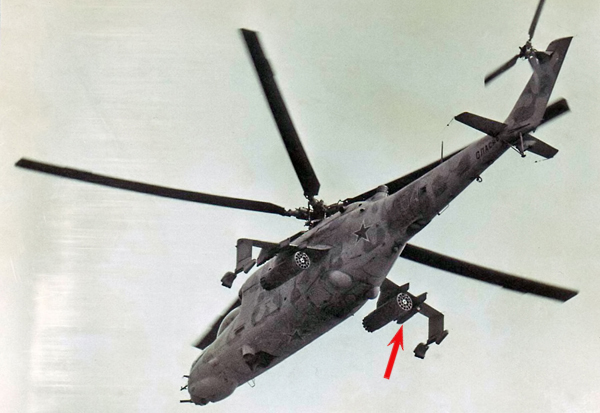

Вот, пож., мой первый вопрос: красная стрелка в снимке показывает интересную вещь. Что это? (Хочу наметить, что офицер связи инностранной военной миссии связи при Главкоме ГСВГ этот снимок снял.)

Второй вопрос: Есть модификация вертолёта Ми-24 которая занимается с химической и радиационной разведки. Как его правильно обозначать? Ми-24РХР, Ми-24ХР или просто Ми-24Р?

Спасибо большое зараннее за интерес и помощь.

С уважением,

Уго

http://www.16va.be/vertolet/mi-24rkhr_54.jpg

0

2

hugom написал(а):

Есть модификация вертолёта Ми-24 которая занимается с химической и радиационной разведки. Как его правильно обозначать? Ми-24РХР, Ми-24ХР или просто Ми-24Р?

Ми-24Р

hugom написал(а):

красная стрелка в снимке показывает интересную вещь. Что это?

По-моему, штурмовая бомба.

0

3

Насчёт “штурмовой бомбы”. . . Какое у неё наименование?

http://www.16va.be/vertolet/bomb1.jpghttp://www.16va.be/vertolet/bomb2.jpghttp://www.16va.be/vertolet/bomb3.jpg

0

4

Или ОФАБ-250ШН, или, скорее, ОФАБ-250ШЛ. Пятисотки, по-моему больше.

0

5

Спасибо. Вот вопрос о вертолёте Ми-24Р.
Возможно то, что там показан контейнер КПО-1? Можно со мной разделить инфо о нём?

http://www.16va.be/vertolet/kpo-1.jpg

0

6

Как называется я не помню, но размещается там следующее барахло:
- войсковой прибор химической разведки ВПХР
http://www.kvartzit.ru/vphr.html
- рентгенометр ДП-5Б
http://www.nv-lab.ru/catalog_info.php?I … amp;Full=1
- комплект приспособлений отбора проб КПО-1
http://www.profzaschita.ru/?page=go& … 1&t=60
http://ecomastervlad.ru/komplekt_otbora_prob_kpo-1m
- метеокомплект МК-3
http://www.balama.ru/mk-3m.htm
- танковый дегазационный прибор ТДП
http://himza.ru/gallery/image.php?image_id=911
- радиостанция Р-147
http://www.cqham.ru/trx/r147.html
- сигналы химической тревоги СХТ-40
http://dzromon.narod.ru/gun/pirot/cxt40.htm
- дымовые гранаты РДГ-26
http://hghltd.yandex.net/yandbtm?fmode=inject&url=http://uvvaku.yccyp.ru/uvvaku/doc/himics/gl12-1.htm&text=РДГ-26 граната&l10n=ru&sign=8a8b048576ba792086a417794c025c5d&keyno=0

Всё хозяйство обеспечивает ведение наземной РХБ разведки на удалении от вертолёта до 1 км (ограничена дальностью радиосвязи Р-147 с вертолётом)

Отредактировано commanderm (2011-04-26 13:41:21)

0

7

Дополнение  к  техническому  описанию вертолета МИ-24В( МИ-24Д) Вертолет МИ-24Р 1985  год

увеличить

0

8

Фото  позиции 3  низкого  качества, кроме  того блок Б8В20  без  затвора, поэтому у  меня  сомнение  к бомбе -  скорее  муляж...

0

9

Верба написал(а):

Фото  позиции 3  низкого  качества, кроме  того блок Б8В20  без  затвора, поэтому у  меня  сомнение  к бомбе -  скорее  муляж...

Летит на учебное бомбометание без НАР. Поэтому и бомба одна и затвор не поставили. Много чего ещё можно напридумывать.

0

10

С  большим приветом!

увеличить

увеличить

0

11

Верба написал(а):

С  большим приветом!

офаб-100М.. на верхнем... известное фото... 24-ка то ли болгарская то ли венгерская... уже точно не помню

Отредактировано Lans (2011-04-27 22:19:01)

0

12

Большое спасибо Вам всем за Ваши ответы!

Было возможно разместить ВПХР, ДП-5Б, КПО-1, МК-3, ТДП, Р-147, СХТ-40 и РДГ-26 все вместе в контейнере. Правильно я понял?

0

13

hugom написал(а):

Было возможно разместить ВПХР, ДП-5Б, КПО-1, МК-3, ТДП, Р-147, СХТ-40 и РДГ-26 все вместе в контейнере.

На испытаниях помещалось.
Если верить

Верба написал(а):

Дополнение  к  техническому  описанию вертолета МИ-24В( МИ-24Д) Вертолет МИ-24Р 1985  год

то на серийных машинах убрали из контейнера МК-3 и Р-147.

0

14

commanderm написал(а):

Дополнение  к  техническому  описанию вертолета МИ-24В( МИ-24Д) Вертолет МИ-24Р 1985  год

то что  было  в  войсках в  контейнерах

0

15

У меня есть несколько вопросов о подвесном контейнере на Ми-24Р:

Была-ли какая-то логика (или философия) связана с исползованием контейнера? Вот почему спрашиваю. Если вы откроете двери вертолета, чтобы выйти для удаления оборудования из контейнера, интерьер вертолета станет загрязненных агентами РБХ. Вы можете сделать то же самое с любым вариантом Ми-24, не правда-ли? Зачем нужно было использовать только Ми-24Р вариант для этой цели?

Правда-ли то, что в условиях эксплуатации Ми-24Р члены экипажа всегда были одеты в защитных костюмах?

Защита от агентов РБХ для Ми-24Р была лучше чем, та для других вариантов Ми-24 или нет?

Сколько  операторов было на борту вертолета Ми-24Р?

0

16

Для  ведения химической,бактерологической и  радиоционной  разведки, внутри  грузовой кабины  размещалось:
- аппаратура радиационной, химической и биологической разведки: рентгенметр РАП-1 (ГО-21) – для измерения мощности экспозиционной дозы гамма-излучения в диапазоне от 0,01 до 100 Р/год;
- устройство радиационной и химической разведки ПРХР (ГО-27) – для непрерывного контроля, выявления и сигнализации гамма-излучение с измерением мощности экспозиционной дозы, ядовитых веществ типа зарин;
-газосигнализатор автоматический ГО-74 (ГСА-12) – для автоматического контроля окружающей среды с целью выявления в нем парів фосфоорганичных  вещества;
-автоматический сигнализатор выявления аэрозолей специальных примесей АСП – для выявления в воздухе аэрозолей специальных примесей и непрерывного контроля атмосферного воздуха;
- полуавтоматическое устройство химической разведки ППХР – для выявления в воздухе парів ядовитых веществ: зорина, зомана, V-газов, фосгена, дифосгена, синильной кислоты, хлорциана, иприта;
-пробоотборники почвы – для дистанционного отбора почвы из участков местности после посадки на них вертолета. Позволяет взять пробы почвы из шести участков местности.

Отредактировано Верба (2011-05-08 19:01:39)

0

17

Для выполнения указанных задач в грузовой кабине вертолета на специально оборудованных местах располагаются старший воздушный радист-оператор по РХНБР и бортовой авиационный техник-оператор по РХНБР и специальное оборудование, которое обеспечивает измерение уровня радиации, выявления ядовитых веществ и бактериальных средств в воздухе и на местности, передачу разведывательной информации на землю по каналам радиосвязи.

0

18

Для особых случаев, в виде исключения, когда необходимо ведение разведки местности с выходом радиста и техника из вертолета, в специальном контейнере, закрепленном на внешнем балочном держателе БД3-57КрВ левой консоли крыла вертолета расположенная следующая переносна аппаратура(позиция7)

0

19

Защитный  костюм  Л-1,только  из  условия  посадки  и  выхода на  зараженную  местность

0

20

Система  СЖО - специально  для  МИ-24Р из  условия  выполнения  полетов  над  зараженной  местностью

0

21

Я очень ценю вашу очень точные ответы на мои вопросы. Они приведут к полной и точной описание оборудования Авиации ГСВГ\ЗГВ. Ещё у меня вопросы насчёт Ми-24Р:

Было возможно прямо на борту машины анилизировать пробы почвы? Или требовалось вернуть на базу чтобы их передать специалистам в лаборатории для анализа?

У какого члена экипажа ответственность за дистанционное управление собирателем проб?

Пожалуйста, объясните причину присутствия выпуклого прямоугольного окна с правой стороны рядом с рабочим местом одного оператора.

Пожалуйста, позвольте мне ещё раз выразить свою признательность за вашу помощь!

2Верба
В Вашем посте здесь (№ 7, 2011-4-26 20:36:18) есть скан рисунка № 28, Размещение переносного оборудования РХБ-разведки в отсеках контейнера. Вы можете переделать этот скан? Я страшно хотел бы включить тот фото на своём сайте, но к сожaлению, фото немножко искажёно.

0

22

1-пробы  почвы  на  борту  не  анализировались, 2- Оба  оператора могли  управлять  пробоотборниками,3-Выпуклый , прямоугольный  блистер ( "окно")  для улучшения освещенности  рабочего  места оператора  при  работе  на   блоке ФО-1 (блок ФО-1 предназначен для формирования и ввода во внешнее устройство стандартных цифровых кодограм двух типов и алфавитно-цифровых донесений)

Пробовидборники почвы

Предназначены для дистанционного отбора грунта из участков местности после посадки на них вертолета. На вертолете установлены два пробоотборники правый и левый – по одному на каждой консоли крыла. Пробоотборники   установлены так, что их ковши находятся в поле зрения операторов. Пробовидборник является встроеным агрегатом с раздельным управлением грунтозаборними ковшами, что позволяет двумя пробоотборниками   взять пробы из шести разных участков местности.

Пост 7 вышлю  позже, сейчас  в  отьезде...
Удачи!

0

23

Не совсем понял роли ФО-1. Была информация собранная о загрязненных секторах через оборудования ФО-1 передана сухопутным войскам или был FO-1 предназначен просто для обработки данных?

Сейчас хотел бы поставить несколько вопросов о варианте Ми-24К:

Насчёт системы «Ирис» в контейнере на правой стороне под носом:
Та система чисто оптическая?
Была она в подвижном контейнере или в фиксированной обтекателе?
Где находились операторы системы, в грузовом отсеке? Или лётчик-оператор занимался с уравлением системой?

Какой тип фотоаппарат на борту: А-87П или АФА-100?
А фокусная длина объектива какая, 1300мм?

У лётчика впереди в кабине был полный комплект пилотажных приборов? Если я не ошибся, в общем на Ми-24 у него был только основной комплект пилотажных приборов, но мне кажется, что это не так для Ми-24К. Правильно?

Какой комплекс оборудования входил в систему «Рута» и какое у неё назначение?

0

24

. Блок ФО-1

Блок ФО-1 предназначен для формирования и ввода во внешнее устройство стандартных цифровых кодограмм  двух типов и алфавитно-цифровых донесений.

. Основные технические данные ФО-1

- алфавитно-цифровая клавиатура блока обеспечивает возможность познакового набора цифр и прописных литер;
- в блоке может сформовано  и введено во внешнее устройство алфавитно-цифровое сообщение длиной от одного до шести символов;
- кодировка выполняется в двоичному  шестиэлементном коде, который создается путем исключения шестого элементу кода;
- алфавитная информация, которая набирается, отображается на литерном табло на два знакоместа
В блоке предусмотрены следующие режимы работы:
- формирование и введение кодограмм 1-го типа;
- формирование и введение кодограмм 2-го типа;
- формирование и введение алфавитно-цифровых донесений;
- автономный контроль.

Условия работы блока ФО-1

- температура среды от –50оС к +50оС;
- относительная влажность 95-98% при температуре +40оС;
- вибрации в диапазоне частот от 5 до 80 Гц при ускорениях до 4g;
- ударных нагрузок многократного действия с ускорением до 15g.

Про  "К" позже.Удачи

увеличить

0

25

hugom написал(а):

Какой комплекс оборудования входил в систему «Рута» и какое у неё назначение?

Бортовой разведывательный – корректировочный  комплекс “Рута”:
-оптическое присматривающее устройство “Ирис” – для наблюдения за полем боя, наведение линии визирования на цель, измерения  углов положения линии визирования цели и разрывов связанной в системе координат с началом отсчета
-бортовая цифровая вычислительная машина “Орбита-20-9К”- для вычисления и отработки управляющих команд и сигналов необходимых для решения задач в соответствии с заданной программой;
-блок связи и распределения БСР-Р – для взаимодействия оборудования вертолета с ЦВМ-20-9К, превращение коммутационных сигналов, что обеспечивают связь между системами изделия “Рута”, формирования стабилизированных напряжений необходимых для питания;
-пульт включения и контроля ПВК-Р;
-пульт ввода и индикации ПВИ-Р;

0

26

hugom написал(а):

Насчёт системы «Ирис» в контейнере на правой стороне под носом:Та система чисто оптическая?

и  поворотная...

увеличить

0

27

hugom написал(а):

Где находились операторы системы, в грузовом отсеке? Или лётчик-оператор занимался с уравлением системой?

В  передней  кабине...

увеличить

0

28

Фотоаппарат
-А-87ПВ  Фокус длина - 1200мм
В  операторской  кабине  отсутствуют  органы управления  вертолетом

0

29

2Верба:
Могу ли Я исползовать фото ФО-1 и оборудования в Ми-24К кабине на своём сайте? Если да, как правильно ссылка делается?

http://www.16va.be/vertolet/mi-24_atgm.jpg

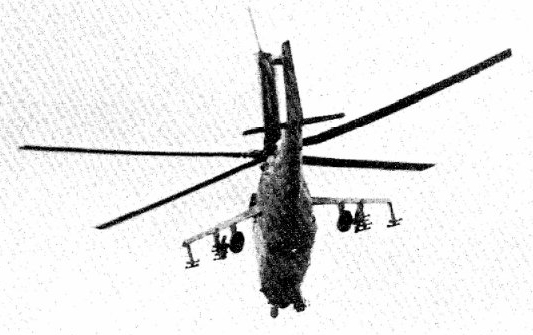

Этот Ми-24В из Пархима был сфотографирован в 1984 году. Вы можете видеть, что она способна носить 8 подвесных ПТУР 9M114 на внешних пилонах. Это значит то, что в общей сложности у вертолёта способность носить 12 ракет, включая ракетные пусковые установки смонтированы на конце каждого крыла. Было также возможно отнести четыре ракеты на конце каждого крыла вместо двух. В этом случае, Ми-24 мог унести 16 ракет. Была ли эта конфигурация экспериментальные или оперативной?

Сколько ракет были бы вооружены каждый Ми-24В или Ми-24П в случае войны в Центральной Европе?

---------------------------------

У меня также вопрос о обозначениях частей. Есть обозначения ОВП, ОБВП и ОВП БУ.

Хочу узнать следующее: обозначение зависит от поставленных задач, не правда-ли? У каждого полка конкретные задачи или нет? Если да, какие задачи были поставленны каждому из этих трёх?

Опять же, большое спасибо за ваше внимание.

0

30

hugom написал(а):

Вы можете видеть, что она способна носить 8 подвесных ПТУР 9M114 на внешних пилонах

Вариант 1. В ветке Ми-24 (старой) сообщение №793 - не похоже ? По времени проведения съемки фотографии совпадают.
http://vertoletciki.forumbb.ru/viewtopi … =27#p16432
Вариант 2. Шутники подвесили на внешние балочные держатели Ми-24 четырёхпозиционное АПУ с Ка-29. Подвесить его без доработок вертолёта можно, стрелять с него - нельзя. Но, судя по материалам Вашего сайта, с юмором в службах ПД ИТР ГСВГ было всё в порядке - одни двухместные МиГ-27 чего стоят. Если снимок сделан наблюдателем западной военной миссии - для него и постарались.

hugom написал(а):

Есть обозначения ОВП, ОБВП и ОВП БУ.

По старым-старым (конца 70-х) типовым штатам:
- в отдельном вертолётном полку (овп) - звено Ми-2, эскадрилья Ми-6, две эскадрильи Ми-8Т;
- в отдельном боевом вертолётном полку (обвп) - две эскадрильи Ми-24, одна - Ми-8ТВ;
В эскадрильях Ми-8 и Ми-24 числилось по 20 вертолётов, Ми-6 - кажется 9, в звене Ми-2 - то ли 2, то ли 4.
В штатах отдельного вертолётного полка боевого и управления (овп бу) помимо боевых и транспортных вертолётов есть ВзПУ типа Ми-9, Ми-19 и т.п.
Прошу учесть, что память у меня не резиновая, могу в чём-то ошибиться, так что информация требует проверки.

Отредактировано commanderm (2011-06-01 01:59:53)

0
